粘（zhān）金（jīn）屬AB膠 KJ-6363F05-8

粘金屬AB膠 KJ-6363F05-8，是一款操作時間5-6分鍾，非導電、多用途的（de）AB膠。(得複康（kāng）的14167參數接近（jìn）)適（shì）用於各種電子（zǐ）組件（jiàn）的結構粘接。無需（xū）底塗便可對金屬有優異的粘接性能（néng），對工程塑料和複合材料的粘接僅需極少的（de）表麵處（chù）理。該產（chǎn）品兩組份混（hún）合體積（jī）比為10:1，操作時間5-6分鍾。固化後具有高強度、優異的耐疲勞性（xìng）、抗衝擊性和韌性。

在線谘（zī）詢

全國熱線

0755-2964-0159

產品（pǐn）特（tè）點：

粘金屬AB膠 KJ-6363F05-8 適用於各種（zhǒng）電子組件的結構粘接。(得（dé）複康的14167參數接近)無需底塗便可對金屬有優異的粘接性能，對工程塑料和複合材（cái）料的粘接僅需極少（shǎo）的表麵處理。該產品兩組份混合（hé）體（tǐ）積比為10:1，操作時間5-6分鍾。固化後具有高強度、優異的耐疲（pí）勞性、抗衝（chōng）擊性和韌性。即：室溫下快速固化，高韌性（xìng），高強度，無需表麵處理特點。

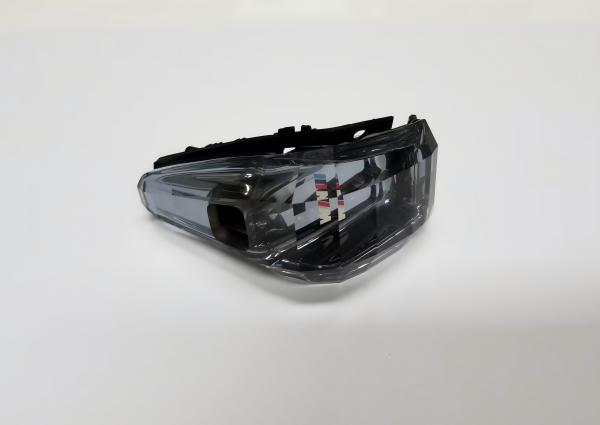

汽車配件玻璃粘工程塑料（liào）

汽車配件玻璃粘工程塑料應用案例

技術參數：

1、基礎性能：

性質	A組分（fèn）	B組（zǔ）分（fèn）
顏（yán）色（目測）	黃色膏狀	藍色膏狀
粘度（cps）（@20rpm，SNB-3）	100,000-180,000	70,000-140,000
密度（g/cm3）	0.96	1.15
混合體積比	10	1
混合質量比	8.35	1
混合（hé）後顏色（目測（cè））	綠色
混合後粘度（cps）（@20rpm，SNB-3	80,000-150,000
開放時間@25℃	3-5 min
操（cāo）作時間@25℃	120-180 s

2、典型性能：

剪切強（qiáng）度（dù）（鋁）	≥20MPa
T剝離強度	≥10KN/m
Tg	68℃
熱膨脹係數（shù），Tg之前	72×10-6
熱膨脹係數，Tg之（zhī）後	165×10-6
邵氏硬度（dù）	68D
線（xiàn）性（xìng）收縮率（lǜ）	5%

3、粘接性：

剪切強度在25℃下測試，測試樣片（piàn）的製備為70℃70s，25℃24h。
ABS	7.8 MPa
PC	11 MPa
鋁	20 MPa
剪切強度在25℃下測試，測試樣片的製備為70℃70s，25℃24h，50℃/95%RH下（xià）14天。
ABS	5.6 MPa
PC	7.7 MPa
鋁	14.0 MPa
剪切強度（dù）在25℃下測試，測試樣（yàng）片的製備為70℃70s，25℃24h，-40℃-80℃/85%RH 6小時做（zuò）8個循環，共48 h。
ABS	5.6 MPa
PC	7.7 MPa
鋁（lǚ）	14.0 MPa
剪切強度在82℃下測試，測試樣片的製備為70℃70s，25℃24 h。
鋁	8.0 MPa

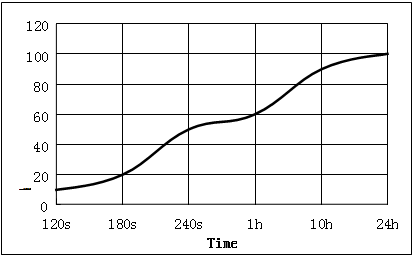

4、典型固（gù）化速度曲線：

25℃下鋁（lǚ）試片的剪切強度，固化條件：70℃70s，25℃24 h。

KJ-6363F05-8典（diǎn）型固（gù）化速度曲線

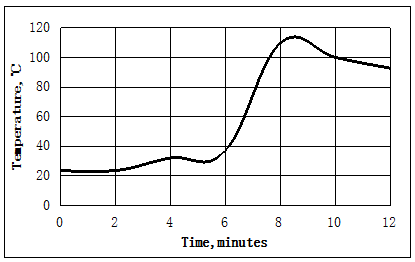

5、典型（xíng）放（fàng）熱曲線：

KJ-6363F05-8 典型放熱（rè）曲線

使用方法：

基材粘接界麵，應潔（jié）淨幹燥，表麵無塗（tú）層、氧化膜、油汙、灰塵、脫模劑等汙染物。特殊基材處理方法詳見表麵處理。
建議以60℃（層間（jiān）溫度）/60s作為（wéi）金屬與塑料粘接的測（cè）試參數。

施膠氣壓	0.3-0.5 MPa
固化加壓	5-6 KG
粘接基材表麵（miàn）溫度（施膠處）	60-70 ℃
後（hòu）固化存放條件（jiàn）-時間&溫度（dù）	2 hours @25℃

使用前（qián）回溫@25℃

50ml膠管（guǎn）

30 min

將雙組份膠管裝在膠（jiāo）槍上，打開（kāi）頂蓋。通過擠出少量膠體拉平兩個活塞，確保均勻流淌。必（bì）要時可清（qīng）理管口，然後安裝靜態（tài）混合頭。施膠於幹淨的基（jī）材表麵，配對工件。夾裝定（dìng）位直到粘（zhān）接牢固。膠粘劑在25℃下8-24h完全固化。未使用產（chǎn）品的儲存（cún）溫（wēn）度為2-8℃。
清潔多（duō）餘膠（jiāo）樣，可通過溶劑擦除。例如粘合（hé）完成的工件及粘接膠（jiāo）線的溢膠可利用異丙醇擦除。

備注（zhù）：使用（yòng）溶劑時（shí），應移除火源，遵守產品的注（zhù）意事項和使用說明。

表麵處（chù）理操作如下：

隻需最小限度的表（biǎo）麵處（chù）理即可粘結（jié）金屬、塑料等諸多基材。但是，為達到最好的粘接性能和耐候性，所有粘接基（jī）材（cái）應潔淨、幹燥，表麵無塗層、氧化膜、油汙、灰塵、脫模劑等汙染（rǎn）物。表（biǎo）麵處理（lǐ）的程度取決於客戶（hù）對（duì）粘接強度及耐候（hòu）性的（de）要求。以下（xià）處理方法僅作為常用材料表麵處理的建議：
1、不鏽鋼和鋁
1.1 用丙酮或異丙醇等無油溶劑（jì）擦拭表（biǎo）麵（miàn）灰塵。
1.2 噴砂或用幹淨的細砂紙打（dǎ）磨（180目或更細）。
1.3 再用溶劑擦拭掉碎屑。
注意（yì）：鋁（lǚ）材（cái）可能會被酸類物質腐蝕，請遵守產品的注意事項和使用說明。
2、塑料/橡膠
2.1 用異丙醇擦拭基材表麵。
2.2 用細（xì）砂紙打磨（180目或更細）。
2.3 再用溶劑擦拭掉碎屑。
3、玻璃
3.1 用丙酮擦拭基材表麵。
3.2 在（zài）玻璃表麵塗一層（céng）薄的（2.5 μm以下）金屬（shǔ）底塗劑，並在25℃下放置至少30 min，以達到（dào）最大粘接強度。
3.3 再用異丙醇擦（cā）拭除去殘留物。
注意（yì）：使用溶劑時（shí），應移除火源，遵守產品的注意事項和使用說明。

包裝和運（yùn）輸：

1、為延長保質期，膠（jiāo）管（guǎn）包裝及散裝產（chǎn）品應存放於2-8℃
2、存放在建議溫度2-8℃下的未開封產品，其（qí）保質期（qī）為1年。存放於8-25℃下，保質期為3個（gè）月。

健（jiàn）康和安全：

注意事項：

1、大批量膠水混合會產生快速固化及（jí）高溫。
2、工業用物料，遠離兒童，防止（zhǐ）食用。膠液粘汙到皮膚，可用溫熱水（shuǐ）和（hé）肥皂及時清洗或用無水（shuǐ）乙醇（chún），丙酮等有機溶劑清洗

聲明：本說明書僅供參（cān）考，不構成保證（zhèng）聲明，不能視為技術性指標，客戶須（xū）自行測試是否合適其特定要求及需要。科佳膠粘材料有（yǒu）限公司保留更改此單張內容而不作另行通知的權利.科佳公司不承擔特定（dìng）情況下使用科佳產品出現的問題, 不承擔任何直接,間接,意外（wài）損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測（cè）試認證、ROHS認證、REACH認證、低揮發VOC等，單組份半流動透明室溫固化高（gāo）強度（dù）粘接力的矽膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學介質、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗（kàng）漏電性能。常用於室溫下成型矽膠粘接矽膠、矽膠（jiāo）粘塑膠生產加工（gōng）工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認（rèn）證、REACH認證（zhèng）、低揮發VOC等；為單組份半（bàn）流動透明（míng）室溫固化高強度粘接力的矽膠膠水。KJ-998A膠（jiāo）水具有耐高低溫，抗紫外線（xiàn）、耐化學介質、耐老化和優（yōu）異的絕緣、防（fáng）潮、抗（kàng）震、耐電（diàn）暈、抗漏電性能。常用於室溫下和成型矽膠、塑（sù）膠、金屬等（děng）材質粘接（jiē）、灌封生產工藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通（tōng）過FDA食品級認證、ISO10993測（cè）試認證、ROHS認證、REACH認證、低揮發VOC等；具有耐高低溫，抗紫外線（xiàn）、耐化學介質、耐老化和優異的絕緣、防潮、抗（kàng）震、耐（nài）電暈、抗漏電性能。常用於室溫下成型矽膠粘接矽（guī）膠、矽膠粘塑膠生產加工工藝。
