您的位置: 首（shǒu）頁 > 產品頻道 > AB膠 > 塑料粘金屬AB膠 > 塑料粘金屬膠水 KJ-6363F05-8 (5-6分鍾)

科佳產品中（zhōng）心

聯（lián）係香蕉视频官

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶（bǎo）安區西鄉街道78區前（qián）進二路中糧錦雲3號商務（wù）樓701、702、706室

塑料粘金屬（shǔ）膠水 KJ-6363F05-8 (5-6分（fèn）鍾)

塑料粘金屬膠水 KJ-6363F05-8，是一款操作時間5-6分鍾，非導電、多用途的AB膠(得複康的14167參數接近)。適用於各種（zhǒng）電子組件的結構粘（zhān）接。無需（xū）底塗便可對金屬有優異的粘接性能，對工程塑料和複（fù）合材料的粘接僅需極少的表麵處理。該產品兩組份混合體積比為10:1，操作時間5-6分鍾。固化後具有高強度、優異的耐疲勞性、抗（kàng）衝擊性和韌性。

在線谘詢

全國熱線

0755-2964-0159

產品特點：

塑料粘金屬膠（jiāo）水 KJ-6363F05-8，適用於各種電子組件的結構粘接。無需底塗便可對金屬有優異的粘接性能，對工程塑料和複合（hé）材料的粘（zhān）接僅需極少的表麵（miàn）處理。該產品（pǐn）兩組份混合體積（jī）比為10:1，操作時間5-6分鍾。固化後（hòu）具有高強度、優異的耐疲勞性、抗衝擊性（xìng）和（hé）韌性。即：室溫下快速固化，高韌性，高強度，無需表麵處理（lǐ）特點。

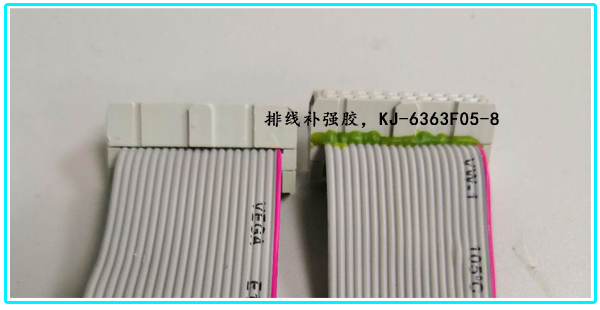

ab膠KJ-6363F05-8

應用（yòng）於案例

技術參數（shù）：

1、基（jī）礎（chǔ）性能（néng）：

性質	A組分	B組分
顏色（目（mù）測）	黃色膏（gāo）狀	藍色（sè）膏狀
粘度（cps）（@20rpm，SNB-3）	100,000-180,000	70,000-140,000
密度（g/cm3）	0.96	1.15
混合（hé）體（tǐ）積比	10	1
混合質量比	8.35	1
混合後顏色（目測）	綠色
混合後粘度（cps）（@20rpm，SNB-3	80,000-150,000
開放時間@25℃	3-5 min
操作時間@25℃	120-180 s

2、典型性能（néng）：

剪切強度（鋁）	≥20MPa
T剝離強度	≥10KN/m
Tg	68℃
熱膨（péng）脹係數，Tg之前	72×10-6
熱膨脹係數，Tg之後	165×10-6
邵氏硬度	68D
線性收縮率（lǜ）	5%

3、粘接性：

剪切強度（dù）在25℃下測試（shì），測（cè）試樣片的製備為70℃70s，25℃24h。
ABS	7.8 MPa
PC	11 MPa
鋁	20 MPa
剪（jiǎn）切強度在25℃下測試，測試樣片的製備為（wéi）70℃70s，25℃24h，50℃/95%RH下14天。
ABS	5.6 MPa
PC	7.7 MPa
鋁	14.0 MPa
剪切強度在（zài）25℃下測試，測試樣（yàng）片的製備為70℃70s，25℃24h，-40℃-80℃/85%RH 6小時做8個（gè）循環（huán），共48 h。
ABS	5.6 MPa
PC	7.7 MPa
鋁（lǚ）	14.0 MPa
剪切強度在82℃下測試，測試樣片的製備為（wéi）70℃70s，25℃24 h。
鋁	8.0 MPa

4、典型固化速度曲線：

25℃下鋁試片的剪切強度，固化條件：70℃70s，25℃24 h。

KJ-6363F05-8典型固化速度曲線

5、典型放熱曲線：

KJ-6363F05-8 典（diǎn）型放熱曲線

使用方法：

基材粘接界麵，應潔淨幹燥，表麵無塗層、氧化膜、油（yóu）汙、灰塵、脫模劑等（děng）汙染物。特殊（shū）基（jī）材處（chù）理方法詳見表麵處理。
建議以60℃（層間溫度）/60s作為金屬（shǔ）與塑料（liào）粘接的測試參數。

施膠氣壓	0.3-0.5 MPa
固化加壓（yā）	5-6 KG
粘接（jiē）基材表麵溫度（施膠處）	60-70 ℃
後固化存放條件-時間&溫度	2 hours @25℃

使用前回溫（wēn）@25℃

50ml膠管

30 min

將雙組份膠管（guǎn）裝在膠槍上，打開頂蓋。通過擠出少量膠體拉平兩（liǎng）個活塞，確保均勻流淌。必要時可清（qīng）理（lǐ）管口（kǒu），然後安裝靜態混合頭。施膠於（yú）幹淨的基材表（biǎo）麵，配（pèi）對工件。夾裝定位直到粘接牢固。膠粘劑在25℃下8-24h完全固化。未使用產品的（de）儲存溫度（dù）為2-8℃。
清潔多餘膠（jiāo）樣，可通過（guò）溶劑擦除。例如粘合完成的工件及粘接膠線的溢膠可利用異（yì）丙（bǐng）醇擦除。

備注：使用溶（róng）劑時，應移除火（huǒ）源，遵（zūn）守（shǒu）產品的注（zhù）意事項和使用說明。

表麵處理操作如下：

隻需最小限度的（de）表麵處理即可粘結金屬、塑料等諸（zhū）多基（jī）材。但（dàn）是，為（wéi）達到最好的粘接性能和耐（nài）候（hòu）性，所有粘接基材應潔淨、幹燥（zào），表麵無塗層、氧化膜、油汙、灰塵、脫模劑等汙染物。表麵處理的程度取決於客戶對（duì）粘接強度及耐候性的要求。以下處理方法僅作為常用材料表麵處理的建議：
1、不鏽鋼和鋁
1.1 用丙（bǐng）酮或異丙醇等無油溶劑擦拭表麵灰塵。
1.2 噴砂或用幹（gàn）淨的（de）細砂紙打磨（180目或（huò）更細）。
1.3 再用溶劑擦拭掉碎屑。
注意：鋁材可能會被酸類物質腐蝕，請遵（zūn）守（shǒu）產品的注意事項和使用說明。
2、塑料/橡膠
2.1 用異丙醇擦拭基材表麵。
2.2 用細砂紙打磨（180目或更細）。
2.3 再用溶劑擦拭掉碎屑。
3、玻璃
3.1 用丙酮擦拭基材表麵。
3.2 在玻璃表麵塗（tú）一層薄的（2.5 μm以下）金（jīn）屬底塗劑，並在25℃下放置至少30 min，以達到（dào）最（zuì）大粘接強度。
3.3 再用（yòng）異丙醇擦拭（shì）除去殘（cán）留物（wù）。
注意：使用溶劑時，應（yīng）移除火源，遵守產品的注意（yì）事項和使用說明。

包裝和運輸：

1、為延長保質期，膠管包裝及散裝產（chǎn）品（pǐn）應存放於2-8℃
2、存放在建議溫度2-8℃下的未開封（fēng）產品，其保質期（qī）為1年。存（cún）放於8-25℃下，保質期為3個月。

健康和安（ān）全：

注意事項：

1、大批量膠水混合會產生快速固化及高溫。
2、工（gōng）業用物料，遠離兒童，防止食用。膠液粘汙到（dào）皮膚，可用溫熱水（shuǐ）和肥皂及時清洗或用無水乙醇，丙酮等有機溶（róng）劑清洗（xǐ）

聲明：本說明（míng）書僅供參考，不構成保證（zhèng）聲明，不能視為技術性指標，客戶須自（zì）行測試是否合適其特定要求及需要。科佳膠粘材料有限公司保留更改此單張內容而不作另（lìng）行通知的（de）權利.科佳公（gōng）司不（bú）承擔特定（dìng）情況下使用科佳（jiā）產品出現的問題, 不承擔任何直接,間接,意外損失責任。

熱品（pǐn）推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品（pǐn）級認（rèn）證、ISO10993測試認（rèn）證、ROHS認證、REACH認證、低揮發VOC等，單組份半流動透明（míng）室溫固化高強度（dù）粘（zhān）接力的矽膠膠水。KJ-998膠水具有耐高低溫（wēn），抗紫（zǐ）外線、耐化學介質、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫（wēn）下（xià）成（chéng）型矽膠粘接矽膠、矽膠粘塑膠生產加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品級（jí）認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低揮發（fā）VOC等；為單組份半流動透明室溫固化高強度粘接力的（de）矽膠膠水。KJ-998A膠水具（jù）有耐高低溫，抗紫（zǐ）外線、耐化學介質、耐老化和優異的（de）絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫下和（hé）成型矽（guī）膠、塑（sù）膠、金屬等材質粘（zhān）接、灌（guàn）封生產工（gōng）藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通過（guò）FDA食品（pǐn）級認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低（dī）揮發VOC等；具有耐高低（dī）溫，抗紫外線、耐化學介質、耐老化和優異的（de）絕緣、防潮、抗震（zhèn）、耐電暈、抗漏電性能。常用（yòng）於室溫下成型矽膠（jiāo）粘接矽膠、矽膠粘塑膠（jiāo）生產加工工藝。
