您的位置: 首（shǒu）頁 > 產品頻道 > AB膠（jiāo） > 快速固化AB膠（1-10分鍾） > 快速固（gù）化AB膠 KJ-6363F05-8 (5-6分鍾)

科佳產品中心

聯係香蕉视频官

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址（zhǐ）：深圳市寶安（ān）區西鄉街道78區前進二路中糧錦雲（yún）3號（hào）商務（wù）樓701、702、706室

快速固化AB膠 KJ-6363F05-8 (5-6分鍾)

KJ-6363F05-8是一款操（cāo）作時間5-6分鍾，非導電、多用途的AB膠。(得複康的14167參數接近)適用於各種電子組件的結構粘接。無需底塗（tú）便可對金屬有優異的（de）粘接性能，對工程（chéng）塑料和複合材料的（de）粘接僅需極少的表麵處理。該產品兩組份混合體（tǐ）積比為10:1，操作（zuò）時間5-6分鍾。固化（huà）後具有高（gāo）強（qiáng）度、優異的耐疲勞性、抗衝擊性和韌性。

在線谘詢

全國熱線

0755-2964-0159

產品特點：

快速固化AB膠 KJ-6363F05-8 適用於各種電子組（zǔ）件（jiàn）的結（jié）構粘接。(得複康的14167參數接近)無需底塗便（biàn）可對金屬有優異（yì）的粘接性能，對工（gōng）程塑（sù）料和複合（hé）材料的粘接僅需極少的表麵處理。該產品兩組份混合體積比為10:1，操（cāo）作時間5-6分鍾。固化後具有高強（qiáng）度（dù）、優異的耐疲勞（láo）性、抗衝擊性和韌性。即：室溫下（xià）快速固化，高韌性，高強度，無需表（biǎo）麵處理特點。

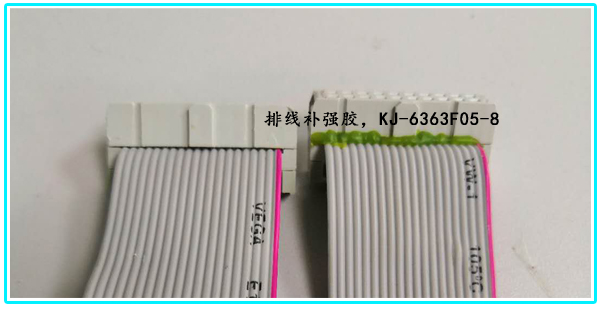

排線補強ab膠KJ-6363F05-8

應用案例

技（jì）術參數：

1、基礎性能：

性質（zhì）	A組分	B組分
顏色（目（mù）測）	黃色膏狀	藍色膏狀
粘度（cps）（@20rpm，SNB-3）	100,000-180,000	70,000-140,000
密度（g/cm3）	0.96	1.15
混合體積比	10	1
混合質量比（bǐ）	8.35	1
混合（hé）後顏色（目測）	綠色
混合後粘度（cps）（@20rpm，SNB-3	80,000-150,000
開（kāi）放時間@25℃	3-5 min
操（cāo）作時間@25℃	120-180 s

2、典型性能：

剪切強度（鋁）	≥20MPa
T剝離強度	≥10KN/m
Tg	68℃
熱膨脹係數，Tg之前	72×10-6
熱膨脹係數，Tg之後	165×10-6
邵氏（shì）硬度（dù）	68D
線性收縮率	5%

3、粘接性：

剪切強度在25℃下測試，測試樣片的製（zhì）備為70℃70s，25℃24h。
ABS	7.8 MPa
PC	11 MPa
鋁	20 MPa
剪切強度在25℃下測試（shì），測試樣片的（de）製（zhì）備為70℃70s，25℃24h，50℃/95%RH下14天。
ABS	5.6 MPa
PC	7.7 MPa
鋁（lǚ）	14.0 MPa
剪切強度在25℃下測試，測試樣片的製備為（wéi）70℃70s，25℃24h，-40℃-80℃/85%RH 6小（xiǎo）時做8個循環，共48 h。
ABS	5.6 MPa
PC	7.7 MPa
鋁	14.0 MPa
剪切強度在82℃下測試，測試樣片（piàn）的製備為70℃70s，25℃24 h。
鋁	8.0 MPa

4、典型固化速度曲線：

25℃下鋁試片的剪切強度，固化條件：70℃70s，25℃24 h。

KJ-6363F05-8典型固化速度曲（qǔ）線

5、典型放熱曲（qǔ）線：

KJ-6363F05-8 典型放熱曲線（xiàn）

使用方法：

基材粘（zhān）接界（jiè）麵，應潔淨幹燥，表麵無塗層、氧化膜、油汙（wū）、灰塵、脫模劑等汙染物。特殊基材處理方（fāng）法詳見表麵處理。
建議以60℃（層間溫度）/60s作為金屬與塑料粘接的測（cè）試參（cān）數。

施膠（jiāo）氣壓（yā）	0.3-0.5 MPa
固化加（jiā）壓	5-6 KG
粘接基材表麵溫度（dù）（施膠處）	60-70 ℃
後固化存放條件-時間&溫度	2 hours @25℃

使用前回溫@25℃

50ml膠管

30 min

將雙組份膠管裝在膠槍上，打開頂蓋。通過擠出少量膠體拉（lā）平兩個活塞，確保均勻流淌。必要時（shí）可（kě）清理管口，然後安裝靜態混合頭。施膠於幹淨的基材表麵，配對工件。夾（jiá）裝定位（wèi）直到粘接牢固。膠粘劑在25℃下8-24h完全固化（huà）。未使用產品的儲存溫度為2-8℃。
清（qīng）潔多餘膠樣，可通過溶劑（jì）擦除。例如粘合完成的工件及（jí）粘接膠線的溢（yì）膠可利用異丙醇擦除。

備注：使（shǐ）用溶劑時（shí），應移除火源，遵（zūn）守產品的注意事項和使用說明。

表麵（miàn）處理操作如下：

隻需最小限度的表麵處理即可粘結金屬、塑料等諸多基材。但是，為達到（dào）最好的粘接性能和耐候性，所有（yǒu）粘接基材應潔淨、幹燥，表麵（miàn）無塗層（céng）、氧（yǎng）化膜、油汙、灰塵、脫模（mó）劑等（děng）汙染物。表麵處理的程度取決於客戶對粘接強度及耐候性的（de）要求。以下處理方法僅作為常用材料表麵處（chù）理的建議：
1、不鏽鋼和鋁（lǚ）
1.1 用丙酮或異丙醇等無油溶劑擦拭表麵灰塵。
1.2 噴砂或（huò）用幹淨（jìng）的細砂紙打磨（180目或更細）。
1.3 再用溶（róng）劑擦拭掉碎屑。
注意：鋁（lǚ）材可能會被酸類物質腐蝕，請遵守產品的注意事項和使用說明。
2、塑料/橡膠
2.1 用異丙醇擦拭基材表麵。
2.2 用細砂紙打磨（180目或更細）。
2.3 再用溶劑擦拭掉碎屑。
3、玻璃
3.1 用丙酮擦拭基材表麵（miàn）。
3.2 在（zài）玻璃表（biǎo）麵塗一層薄的（2.5 μm以下）金（jīn）屬（shǔ）底塗劑，並在25℃下放置至少30 min，以達到最大（dà）粘接強度（dù）。
3.3 再用異丙醇擦拭除去殘留物。
注意：使用溶劑時，應移除火源，遵守產（chǎn）品的（de）注意事項和使用說（shuō）明。

包裝和運輸：

1、為（wéi）延長保質期，膠管包裝及散裝產品應存放於（yú）2-8℃
2、存放在建議（yì）溫度2-8℃下的未開封產品，其保質（zhì）期為1年。存放於8-25℃下，保質期為3個月。

健康和安全：

注意事項：

1、大批量膠水（shuǐ）混合會產生快速固化及高溫。
2、工業用物料（liào），遠離兒童，防（fáng）止食用。膠液粘（zhān）汙到皮膚，可用（yòng）溫熱水和肥皂及（jí）時清洗（xǐ）或用無水乙醇，丙酮等有機溶劑清洗

聲明（míng）：本（běn）說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求（qiú）及需要。科佳膠粘材料有（yǒu）限公司保留更改此單張內容而不（bú）作另行通知的權利.科佳公司不承擔（dān）特定情（qíng）況下使用科佳產（chǎn）品出現的問題, 不承擔任何直接（jiē）,間（jiān）接,意外損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品級認證（zhèng）、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等，單組份（fèn）半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998膠水具有耐高低溫，抗（kàng）紫外線、耐化學介（jiè）質、耐老化（huà）和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫下成型矽膠粘接矽膠、矽膠（jiāo）粘塑膠生產加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品（pǐn）級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等；為單組份半流動透明室溫固化高強度粘接力的矽（guī）膠膠水。KJ-998A膠水具有耐（nài）高低溫，抗紫外線、耐（nài）化學介（jiè）質（zhì）、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室（shì）溫下和成型矽膠、塑膠、金屬等材質粘接、灌封生產工藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通（tōng）過FDA食品級認證、ISO10993測試認（rèn）證、ROHS認證、REACH認（rèn）證、低揮發（fā）VOC等；具有耐高低溫，抗紫外線、耐化學介質、耐老化和優異的（de）絕緣、防潮、抗震、耐電暈、抗漏（lòu）電性能。常用於室溫下成型矽膠粘接矽膠、矽膠粘塑膠生產（chǎn）加（jiā）工工藝。

: 醫用矽膠顯影膠水KJ-998BL

KJ-998BL是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等（děng），為單組份蘭色、藍色、淡藍色（sè）矽膠膠水。常用於醫用（yòng）矽膠導管上，起到堵頭、粘（zhān）接（jiē）、灌封、密封等作用。
