KJ-3300-16UV膠 主（zhǔ）要適用於結合處膠層柔韌的場合，用於將堅硬或柔韌（rèn）的 PVC粘（zhān）接到聚（jù）碳酸酯上。它的柔韌特性提高了粘接麵承受載荷的能力，改善（shàn）了減震性。本產品對多種基材包括玻璃，多種塑料和大多數金屬有優秀的粘接能力。觸變特性（xìng）減（jiǎn）少了液態在施膠（jiāo）後，未固化前到處流淌.

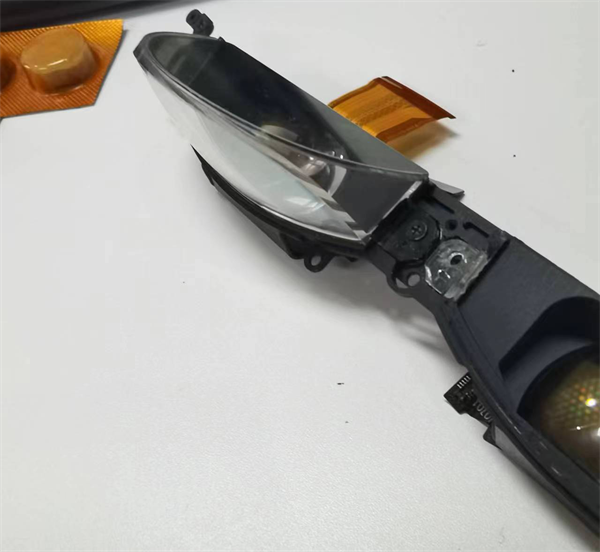

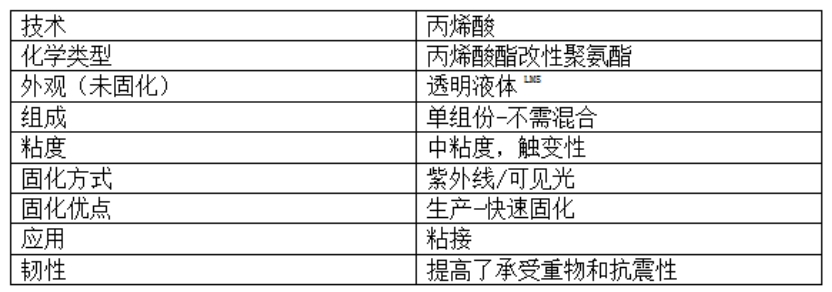

PC粘PC應用案例

比重@25℃                                    1.08

折射率                                       1.48

閃點-見MSDS

粘度 Brookfield-RVT，25℃，mPa·s（cP）：

轉子  4，轉速20 rpm                          3500-7500

固（gù）化特性 在足夠強的紫外線和/或可見光下就會固化。使用220-260nm的（de）紫外光有利於表麵固化（huà）。固化速度和最終（zhōng）深度受光強度，波普分布，照射時間和（hé）基材透光的影響。

注：這裏提到的紫外線光強是在365nm下（xià）測定的。

應（yīng）力開裂

把膠塗在聚（jù）碳酸酯彎曲的條上，6.4cm×13mm×3mm，彎曲達到（dào）一定的（de）應（yīng）力水平。

應力開裂，ASTM D 3929，分鍾：

7N/mm²應力在條上             >15

12N/mm²應力在條上         13-14

固定時間

剪切強度達到（dào）0.1 N/mm²所需要的時間為初固時間

UV固化時間，顯微鏡幻燈片，秒：

黑光（guāng）燈，Zeta® 7500光（guāng）源：

6mW/cm²，標準@365nm                        ≤15

UV固化時間，聚碳酸酯 粘（zhān）PVC，秒：

金屬鹵素燈（dēng）（銦），Zeta® 7400：

無電極係統，D燈30 mW/cm² ，標準 @365nm，   <5

無電極（jí）係統，H燈50 mW/cm² ，標準 @365nm，   <5

無電（diàn）極係統，D燈50 mW/cm² ，標準 @365nm，   <5

固化深度（dù） VS.光強（365nm）

提（tí）示：當暴露在（zài）V燈下，強度為50和100 mW/cm² 30秒，固化（huà）深度超過13毫米，在中壓水銀（yín）燈下（xià）的表現與H燈相同。

曲線圖（tú）

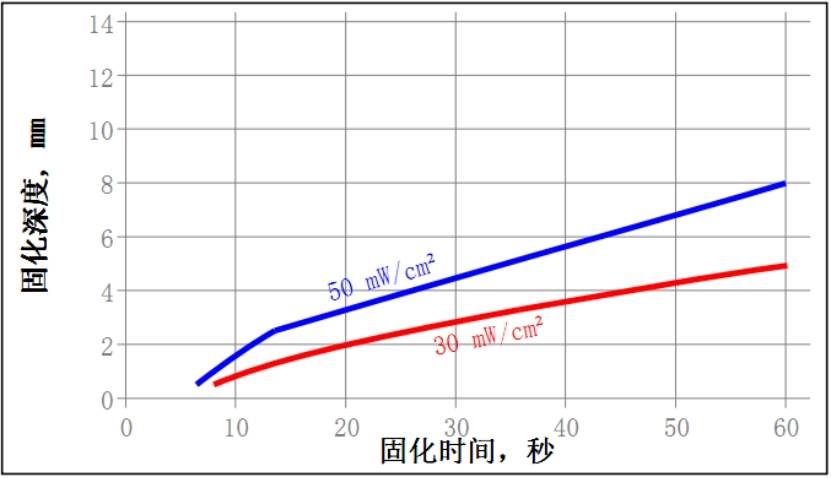

固化設備：金屬鹵素燈

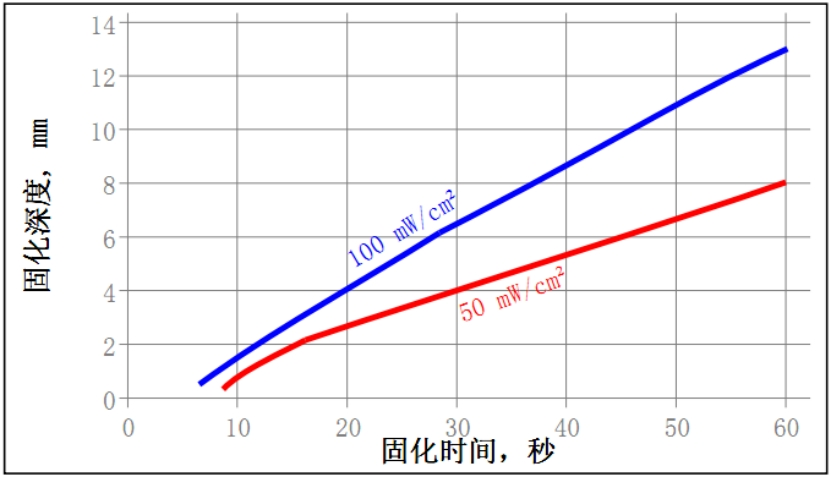

固（gù）化設備：無（wú）電極係統，D燈

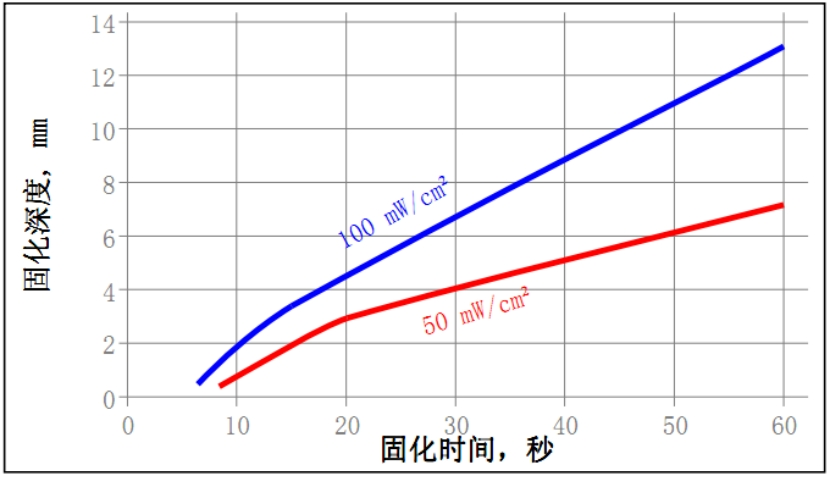

固化設備：無電極（jí）係統，H燈

固化@30 mW/cm² ，標準 @365nm，在80秒使用（yòng）玻璃燈罩的金屬鹵素（sù）燈

物理性能：

硬度，ISO 868，肖（xiāo）氏                    53

折射率                                 1.5

吸水率（lǜ），ISO 62，%：

2小時 在沸水中                   3.18

延伸率，斷裂（liè）時，ISO 527-3，%        250

斷裂延伸率，ISO 527-3               N/mm²       255

                                      （psi）    （37000）

斷裂拉伸強度，斷（duàn）裂時，ISO 527-3     N/mm²       18.6

                                      （psi）    （2700）

電性能：

介電常數/損失，IEC 60250：

100 Hz                     5.17/0.04

1 KHz                      5.01/0.02

1 MHz                      4.61/0.04

體積電阻率，IEC 60093，·cm            7.7×10¹⁴

表麵電阻率，IEC 60093， cm           9.2×10¹⁴

介（jiè）電（diàn）強度，KV/mm                       26

固化後材料特性

膠粘劑性能

固化@30 mW/cm² ，標準 @365nm，80秒使用金屬（shǔ）鹵素燈，（樣品在0.5mm間（jiān）隙內固化）。

剪切強（qiáng）度，ISO 4587：

聚碳酸酯              N/mm²         *5.2

                     （ psi）      （750）

*substrate failure

典型環境抵（dǐ）抗性能

固化（huà）@30 mW/cm² ，標準（zhǔn） @365nm，在（zài）80秒使用（yòng）金（jīn）屬鹵素燈（dēng），（樣品在0.5mm間隙內固化）。

剪切強度，ISO 4587：

聚碳酸酯：

      0.5mm間（jiān）隙

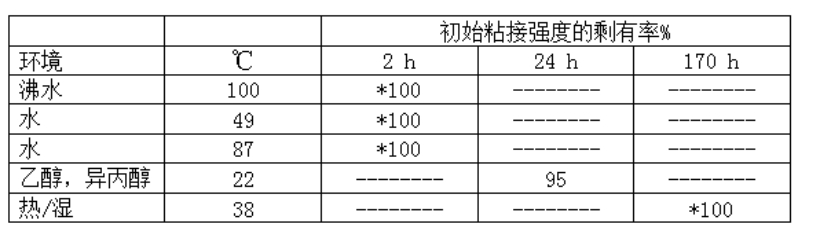

耐化學品/溶（róng）劑測試

在下列（liè）條件（jiàn）下進行老化，在22℃進行測（cè）試

熱老化

在所示條件下老化

剪切強度（dù），ISO 4587，% 初始強度：

聚碳酸酯（zhǐ）：

老化 @ 71℃ for 170小時            *100

老化 @ 71℃ for 340小時（shí）            *100

老化 @ 93℃ for 170小時            *100

老化 @ 93℃ for 340小時            *100

*substrate failure

消毒影響

UV3300-16組成的產品在標準消毒方法，例（lì）如Et0和伽馬射線照射（累計25-50拉德劑量）顯示了優秀的粘接殘留強度。UV3300-16在1次高壓鍋蒸汽試驗後保持強度。建議客戶按照自己的產品和方法進行消毒測試。

注意事（shì）項

本產品不宜在純氧與（yǔ）（或）富氧環境中使用，不能作為氯氣或其他強氧化性物質的（de）密封材料使用（yòng）。

1. 該產品（pǐn）具有光敏性。在儲（chǔ）存時應遠離日（rì）光（guāng），紫外光和人造（zào）光源。

2. 該產品應是用黑色膠管進行施膠。

3. 要想（xiǎng）獲得最好的粘（zhān）接性能，被（bèi）粘接的材料表麵應當幹淨，無油脂。

4. 固化深度取決於光源強度，距光源的距離，固化深度，粘接間隙以及材料的透（tòu）光率。

5. 推薦粘接部位的光強最小為5 mW/cm² ，所需要的時（shí）間為相同光強下初固時間的（de）4-5倍。

6. 為了達到表幹，更（gèng）高強度的（de）紫外線是需（xū）要的（100 mW/cm² ）。

7. 對於溫度敏感（gǎn）的基材，例如熱塑性塑料，需要進行冷卻。

8. 結晶和半結晶熱塑性塑料需要檢查是否因為接觸膠導致應力開裂。

9. 過量的粘膠劑可以用有機溶劑除（chú）去。

10.粘接件再承受任何載荷前（qián），應當先冷卻。

貯存條件：8℃-28℃。如將該產品貯存在低（dī）於8℃或高於28℃條件下，可能會影響產品（pǐn）性能。 被取出包裝盒外使用的產品有可能在使用中受到汙染。為避免汙染未（wèi）用膠液，不要將任何膠液倒回原（yuán）包裝內（nèi）。本公司將不會對已受到汙染的或上麵已提及的（de）貯存（cún）方法（fǎ）不恰當的產品負（fù）責。

      聲明：本說明書僅供參考，不構成（chéng）保證聲明，不能視為技術性指標，客（kè）戶須（xū）自行測（cè）試是否合適其（qí）特定要求及需要。科佳膠粘材料有（yǒu）限公司（sī）保留更改此單張內容而不作另行通知的權（quán）利.科佳公司不承擔（dān）特定情況下使用科佳產品出現的問題, 不承擔（dān）任何直接,間（jiān）接,意外損失責任。
