您（nín）的位置: 首頁 > 產品頻道 > UV膠 > 防水UV膠 > KJ-3300-35防水uv膠

科佳（jiā）產品中心

聯係香蕉视频官

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區西（xī）鄉街道78區前進二路中糧（liáng）錦雲（yún）3號商務樓701、702、706室

KJ-3300-35防水uv膠

KJ-3300-35 防水 uv膠主要適用於要求結（jié）合處膠層柔韌的場（chǎng）合，用於將堅硬或柔韌的 PVC 粘接到聚碳酸酯上。它的柔韌特性提高了粘接麵承受載荷的能力，改善了減震特性。本產品對多種（zhǒng）基材包括玻璃，多（duō）種塑料和大多數金屬有優秀的粘接能（néng）力。

在線谘詢

全國熱線（xiàn）

0755-2964-0159

產品簡介：

KJ-3300-35 防水 uv膠主要適用（yòng）於（yú）要求結合（hé）處膠層（céng）柔韌的場（chǎng）合，用於將堅硬或柔韌的 PVC 粘接到聚碳酸酯（zhǐ）上。它的（de）柔（róu）韌特性提高了粘接麵承受載荷的能（néng）力，改善了（le）減震特性。本產品對多種基材包括玻璃，多種塑料和大多數金屬（shǔ）有優秀的粘接能力。觸變特性減（jiǎn）少了液態KJ-3300-35在施膠後，未固化前到處流淌（tǎng）。

玻璃粘氧化鋁

玻璃粘氧化鋁（lǚ）應用案例

產品（pǐn）特點：

KJ-3300-35防（fáng）水 uv膠具有（yǒu）下列技術性能

技術（shù）	丙烯酸
化（huà）學類型（xíng）	丙（bǐng）烯酸酯改性（xìng）聚氨酯
外觀	透明液體
組成	單組份、不需混合（hé）
粘度	中粘（zhān）度，觸（chù）變性
固化方式	紫外線/可見光
固化優點	生產-快（kuài）速固化
應用	粘（zhān）接
韌性	提高了承受重物和抗震性

產（chǎn）品參數：

固（gù）化（huà）前的材料特性

比（bǐ）重（chóng）@25℃	1.08
折射率	1.48
閃點-見 MSDS
粘度 Brookfield-RVT，25℃，mPa·s（cP）	轉子 4，轉速（sù） 20 rpm 3500-7500

典型（xíng）固化特性

KJ-3300-35在足（zú）夠強的紫外線和/或可見光下就會固化（huà），使用 220-260nm 的（de）紫外光有利於表麵固化。固（gù）化速度和最（zuì）終深度受光強度，波普分布，照射（shè）時間和基材（cái）透光的影響（xiǎng）。

注（zhù）：這裏提到的紫外線光（guāng）強（qiáng）是在 365nm 下測定（dìng）的。

應力開裂

把膠塗在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm，彎曲達到一定的應力水平。

應（yīng）力開裂，ASTM D 3929，分鍾：

7N/mm 2 應力在條上 >15

12N/mm 2 應力在條上（shàng） 13-14

成品性（xìng）質：

固定時間

剪切強（qiáng）度達到 0.1 N/mm 2 所需要的時間（jiān）為初固（gù）時間

UV 固化時間，顯微鏡（jìng）幻燈片（piàn），秒：
黑光燈，Zeta® 7500 光源： 6mW/cm 2	標準@365nm ≤15 LMS
UV 固化（huà）時間（jiān），聚碳酸酯粘（zhān） PVC，秒：
金屬鹵素燈（銦），Zeta® 7400：
無電極係（xì）統，D 燈 30 mW/cm 2	標準@365nm， <5
無電極係統，H 燈 50 mW/cm 2	標準（zhǔn）@365nm， <5
無電極係（xì）統，D 燈 50 mW/cm 2	標（biāo）準@365nm， <5

固化深度 VS. 光強（ 365nm ）

下圖顯示了30 mW/cm2時固化深度隨時（shí）間的增加-100兆瓦/平方厘米（mǐ）,根（gēn）據在直徑 15mm的聚四氟乙烯模（mó）具。

提示：當暴露在 V V 燈下，強度為 50 和 100 mW/cm 2 2 30 秒，固化深度超過 13 毫（háo）米，在（zài）中壓水銀燈下的表現與 H H 燈相同。

曲線圖

固化設備：金屬鹵素燈

固化設（shè）備：無電極係統，D D 燈

固化設備：無電極係統，H H 燈

固化後材料典型性能

固化@30 mW/cm 2 ，標準@365nm，在 80 秒使用玻璃燈罩的（de）金屬鹵素（sù）燈（dēng）

物理性能：硬度，ISO 868，肖（xiāo）氏（shì）	53
折射率（lǜ）	1.5
吸水率，ISO 62，%：	2 小時在（zài）沸水中 3.18
延（yán）伸率，斷裂時（shí），ISO 527-3，%	250
斷裂延伸率，ISO 527-3 N/mm 2	255
（psi）（37000）
斷（duàn）裂拉伸強度，斷裂時，ISO 527-3N/mm 2	18.6
（psi）（2700）

電性能：

介電常數/損失，IEC 60250：
100 Hz	5.17/0.04
1 KHz	5.01/0.02
1 MHz	4.61/0.04
體積電阻率，IEC 60093,cm	7.7×10¹⁴
表麵電阻率，IEC 60093,cm	9.2×10 ¹⁴
介電（diàn）強度，KV/mm	26

固化後材料特性膠粘劑性能

固化@30 mW/cm 2 ，標（biāo）準@365nm，80 秒使用（yòng）金屬鹵素燈，（樣品（pǐn）在 0.5mm 間隙內固化）。

剪切強（qiáng）度，ISO 4587：

聚碳酸酯 N/mm 2 *5.2

（psi）（750）

*substrate failure

典（diǎn）型環境抵抗（kàng）性能

固（gù）化@30 mW/cm 2 ，標準（zhǔn）@365nm，在 80 秒使（shǐ）用金屬鹵素燈，（樣品在 0.5mm 間隙內固化）。

剪切強度，ISO 4587：

聚碳（tàn）酸酯：

KJ-3300-35

0.5mm 間隙

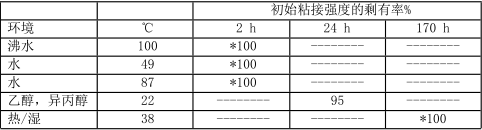

耐化學品/ / 溶劑測試

在（zài）下列條件下進行老化，在 22℃進行測試

測試數據圖

熱老化

在所示條件下老化

剪切強度，ISO 4587，% 初始強（qiáng）度：

聚（jù）碳酸（suān）酯：

老化 @ 71℃ for 170 小時 *100

老化 @ 71℃ for 340 小時 *100

老化 @ 93℃ for 170 小時 *100

老化 @ 93℃ for 340 小（xiǎo）時 *100

*substrate failure

消毒測試：

KJ-3300-35防水（shuǐ）uv膠組成的產品在標準消毒方法，例如 Et0 和伽馬（mǎ）射線照射（累計 25-50 拉（lā）德劑量）顯示（shì）了優秀的粘接殘留強度。KJ-3300-35在 1 次高壓鍋蒸汽試驗後保持強（qiáng）度。建議客戶按照自己（jǐ）的產品和方法進行消毒（dú）測試。

注意事項：

本產品不宜在純氧與（或）富氧環境中使用，不能作為氯氣或其他（tā）強（qiáng）氧化性物質的密封材料使用，有（yǒu）關本產品的安全注意事項，請查閱材料安全數據資料（ MSDS）

聲明：

本說明書僅供參考，不構成保證聲明，不能視為技術性（xìng）指標，客戶須自（zì）行測試是否合適其特定要求及（jí）需（xū）要。科佳（jiā）膠粘材料公司保留更改此單張內容而不作（zuò）另行（háng）通知（zhī）的權利.科佳公司不乘擔特定（dìng）情況下使用科佳產品出現的問題, 不乘擔任何直接,間接（jiē）,意外損失責（zé）任.

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測試認證（zhèng）、ROHS認證、REACH認證（zhèng）、低揮發VOC等，單組份半流動透明室溫（wēn）固化（huà）高強（qiáng）度粘接力的矽（guī）膠膠水（shuǐ）。KJ-998膠水具有耐高低溫，抗紫外線、耐（nài）化學介質、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫下成型矽膠粘接矽膠、矽膠粘塑膠生產加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證（zhèng）、ROHS認證、REACH認證、低揮發VOC等；為單組份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998A膠（jiāo）水具有耐高低溫，抗紫（zǐ）外線、耐化學（xué）介質、耐老化（huà）和優異的絕緣、防潮、抗震、耐電暈、抗漏電性（xìng）能。常（cháng）用於（yú）室溫下和成型矽膠、塑膠、金屬等材質粘接、灌封生產工藝。

: 醫用（yòng）矽（guī）膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試認證、ROHS認證（zhèng）、REACH認證、低揮（huī）發VOC等；具有耐高低溫（wēn），抗紫（zǐ）外線、耐化學介（jiè）質、耐老化和優異的絕緣（yuán）、防潮、抗震、耐電暈、抗（kàng）漏電性能。常用於室溫下成型矽膠粘接矽膠、矽膠粘（zhān）塑膠生產加工工藝。
