您的位（wèi）置: 首頁 > 產品頻道 > UV膠 > 防水UV膠（jiāo） > KJ-3053-202UV濕氣雙重（chóng）固化膠

科佳產品中心

聯係香蕉视频官（men）

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區西鄉街道78區前進二路中糧錦雲3號（hào）商務樓701、702、706室

KJ-3053-202UV濕氣雙重固化（huà）膠

KJ-3053-202是一款具陰影固化（huà）機構及UV光固（gù）化的接著劑（jì），在（zài）UV 照射不到的位置可以走濕氣反應機構使其固（gù）化完全，避免有未照（zhào）幹的單（dān）體造成電氣性能不良。可應用於連接器PVC/PET/PI 與金屬接頭補（bǔ）強，硬化不會有（yǒu）黏（nián）手或者灰塵的困擾，快速硬化適合電子業封裝（zhuāng）大量生產。

在線谘詢

全國熱（rè）線

0755-2964-0159

產品簡介：

KJ-3053-202是一款（kuǎn）具陰影固化機構及（jí）UV光（guāng）固化的接（jiē）著劑，在UV 照射不到的位置可以走濕氣反應機構使其固化完全，避免有未照幹的單體造成電氣性能不良。可應用於連接器（qì）PVC /PET/PI 與金屬接頭補強，硬化不（bú）會有黏手或（huò）者灰塵的（de）困擾，快速硬化適合電子業封裝大量生（shēng）產。

產品特點：

1、本產品適用於多種塑材接著；

2、本樹（shù）脂具有高強度，不易（yì）被外力破（pò）壞，可吸收破壞能量；

3、本產品亦可用於封裝應用；

4、本產品符（fú）合2011/65/EU RoHS法規規範；

5、本產品硬度會隨時間而更加堅韌。

產品參數：

化學成分	改性聚氨酯亞克（kè）力
外觀	液體
顏色	透明
黏度*25℃, S21 100 rpm, cps	23,000〜40,000
觸變（biàn）指數,Ti	>2
溶劑含量%	0

*此數值為參（cān）考值，實際值出貨COA為主。

硬化條（tiáo）件

線上作業時間,hr	48
硬化設備：	水銀燈/鹵素燈
建議照射波長nm	310〜420
主要反（fǎn）映波段nm	365
建議照射強度mW/cm2	>50
建議照射能（néng）量mJ/cm2	2,000〜3,000
光（guāng）固化後強度,kgf	1.2

硬化設（shè）備：	LED光源燈
建議照（zhào）射（shè）波長nm	365〜395
建議照射（shè）強度mW/cm2	>50
建議照射能量mJ/cm2	2,500〜3,500
光（guāng）固化後強度,kgf	0.8

*照（zhào）射能（néng）量（liàng）數值為參考（kǎo）值(因機台型號不冋，照度能量也會不同)。

成品性質

玻璃轉移溫（wēn）度,(TMA), ℃	73
熱膨脹係數,< Tg, um/m/℃	67
熱膨脹係數,>Tg, um/m/℃	223
硬度(Durometer) AsTM D2240-03, Shore A	80
硬（yìng）度(Durometer) AsTM D2240-03, Shore A
光固化後,濕氣固化（huà）程度,25*50〜60%RH,1day	45
光固化後,濕氣固化程度,25*50〜60%RH,2day	58
光固化後,濕氣（qì）固化程（chéng）度,25*50〜60%RH,3day	64
光固（gù）化後（hòu）,濕氣固化程度,25*50〜60%RH,5day	75
光固化後,濕氣固化程度,25*50〜60%RH,7day	84
體積收縮率,%	5.0
吸水率（lǜ）(25℃ /24hr), %	1.27
吸水率(80℃ /24hr), %	2.29
吸水（shuǐ）率(97℃/2hr), %	0.93
剪切強度,PMMA vs,PMMA, kg/cm²	68
剪切強度,GLASS vs,AI, kg/cm²	43
剪切強（qiáng）度,ABS vs,ABS, kg/cm²	64
剪切強度,GLASS vs,FR4, kg/cm²	86
剪（jiǎn）切（qiē）強度,GLASSvs,PA, kg/cm²	26
剪（jiǎn）切強度,GLASSvs,PBT, kg/cm²	15
熱裂解溫度, ℃	222
楊氏模數,Mpa	43
伸長（zhǎng）率,%	210
體積電阻（zǔ）, ohm-cm	2.7*10¹⁴
表麵電阻（zǔ）, ohm	2.3*10¹³
介電常（cháng）數,100Hz	4.1
介電強度,KV/mm	20
樹脂正（zhèng）常使用溫度,℃	-40〜 100

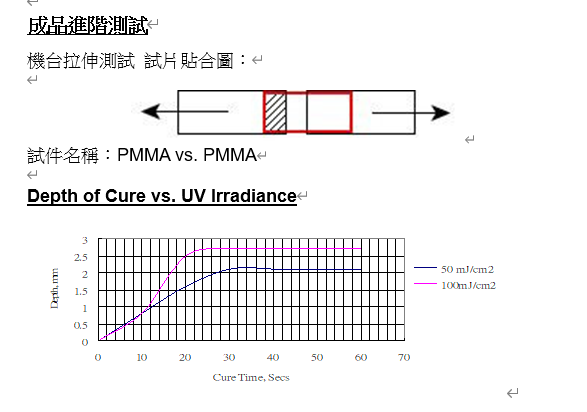

3053-202成品測試圖

使用方（fāng）法：

1、樹脂所接（jiē）著的表麵應該幹淨清潔，建議先用（yòng）有機溶劑擦拭表麵，防止灰塵、油質和脫膜劑影響本產島的接著效（xiào）用；

2、將樹脂均勻的塗布在基材的兩麵。欲（yù）接著的表麵需完全壓平直到樹（shù）脂硬化；

3、實際物品的硬化時間會受到下列因素影響：①物（wù）件的幾何形狀，②物件的材質特性（xìng）'③接著劑的厚度，④UV燈源的效能（néng）。硬化的條件則需（xū）要以實際（jì）的物品和條件來做最後的確認；

4、請定時（shí）量測UV燈管的強度與照度。曝光過度對UV膠的性質影響不（bú）大'曝光（guāng）不足對UV膠的性質有很大影響，可能會造成膠體的反應率偏低，環測的壽命下降；

5、過敏體質的人，皮膚直接接觸本產品可能會發生過敏症狀。

儲（chǔ）存環境：

本產品應存放於陰涼的處所（suǒ）並需隔絕濕氣以避（bì）免預先發（fā）生反應，使（shǐ）用者（zhě）開封（fēng）鋁箔袋取出使用，短期間不使用建議用鋁箔袋密封好放置冷藏（cáng）杜絕水氣（qì），這樣可以延長在（zài）線使用壽命。此產品（pǐn）一定要避免高溫（wēn）影響（xiǎng）產品（pǐn）壽命，在未開封前請存放冷藏低滓（zǐ）度環境(2-13℃)環境下，本產品未開封保存期（qī）限是六個月。

注明：

處置原則

樹脂中（zhōng）的某些成（chéng）分仍然會刺激皮膚，導（dǎo）致發（fā）炎（yán）紅腫。當皮膚接觸到本產品時，應以肥皂水將皮膚清（qīng）洗幹淨。吞服本產品對人體仍有毒性，一旦誤食，請馬（mǎ）上（shàng）送醫（yī）診治。避免眼睛接觸到此產品，使用（yòng）者若不（bú）小（xiǎo）心沾到眼睛時，要立即以大（dà）量清水衝洗眼睛至少15分鍾以上再送醫（yī）診治。進（jìn）一（yī）步的注意事項請詳見物質安全（quán）資料表。

聲明：

本說明書僅供參考，不構成保證聲（shēng）明，不能視為技術性（xìng）指標，客戶須自行測試是否合適其特定要求及需要（yào）。科佳膠（jiāo）粘材料公司保留更改此單張內容（róng）而不作另行通知的權利，本（běn）公司不承擔（dān）持定情況下使用科佳產品出現的問題，不承擔任何直接，間接，意外損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠（jiāo）水（shuǐ）KJ-998

KJ-998是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低（dī）揮發（fā）VOC等，單組份半流動透明室溫固化高強度粘接力的（de）矽膠膠水。KJ-998膠（jiāo）水具（jù）有耐高（gāo）低溫，抗紫外（wài）線、耐化學介質、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電（diàn）性能。常用於室溫下成型矽膠粘接矽膠、矽膠（jiāo）粘塑膠（jiāo）生產加工工藝。

: 醫用矽（guī）膠膠水（shuǐ）KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低揮發VOC等；為單組份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998A膠水具（jù）有耐高低溫，抗紫外線、耐化學介質、耐老化和優異（yì）的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用（yòng）於室溫下（xià）和成型矽膠、塑膠、金屬（shǔ）等材質粘接、灌封生產工藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試認證、ROHS認證（zhèng）、REACH認證、低揮發VOC等；具有耐高低溫（wēn），抗紫外線、耐化學介質（zhì）、耐（nài）老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫下成型矽膠粘接矽膠、矽膠粘塑膠生產加工工藝。

: 醫用矽膠顯影膠水KJ-998BL

KJ-998BL是通過FDA食品級認證、ISO10993測試（shì）認證、ROHS認證、REACH認證、低揮發VOC等，為單組（zǔ）份蘭色、藍色、淡藍色（sè）矽膠（jiāo）膠水。常用（yòng）於醫用矽膠導管上，起到堵頭（tóu）、粘接、灌封、密封等作用。
