改性矽膠KJ-998-818T

KJ-998-818T主要是針對塑料、金屬、玻璃所開發的濕氣硬化型粘（zhān）接劑；本產品和空氣（qì）中（zhōng）的濕氣反（fǎn）應以後會釋放出中性的醇類，進一（yī）步（bù）產生硬化（huà）反應。本樹脂反應時沒有傳統PU中異氰酸酯（NCO）的毒（dú）性，是兼顧製程與安全的高分（fèn）子材（cái）料；對（duì）塑料的（de）粘接強（qiáng）度遠勝於Silicon，已經被廣泛應用在3C產業的灌注與粘接。

在線谘詢

全國熱線

0755-2964-0159

產（chǎn）品特點：

改性矽膠KJ-998-818T是用來粘接塑料、金屬、玻璃的強力膠水；其（qí）固化原理為：遇的濕氣緩速固化；本產品和空氣（qì）中的濕氣反應以後會釋放出中性（xìng）的醇（chún）類（lèi），進一步產生硬化反應。本樹脂反應時沒有傳統PU中（zhōng）異氰酸酯（NCO）的毒（dú）性，是兼顧製程與安（ān）全的高分子（zǐ）材料；對塑料的粘接強度遠勝於Silicon，已經被廣泛應用在3C產業的灌注與粘接。

1、本產品適用於（yú）多種材料粘接。

2、具有（yǒu）柔軟性，可吸收破（pò）壞能量。
3、在（zài）廣範圍的溫度變化中，有極佳的穩定性。
4、不會揮發出低（dī）分子量的矽氧烷化合物，不會對電子零件造成汙染。
5、是單液型（xíng）粘接劑，不需要混（hún）合攪拌，使用方法簡單方（fāng）便。
6、具有良好的（de）安定性，可以在溫室（shì）下保存。
7、在接觸空（kōng）氣的時候會快速反應，在短時（shí）間內就獲得表麵幹燥的效果。
8、本產品（pǐn）符合2011/65/EU RoHS法規規範。

9、本產品符合（hé）氯<900ppm，溴<900ppm，氯+溴<1500ppm。

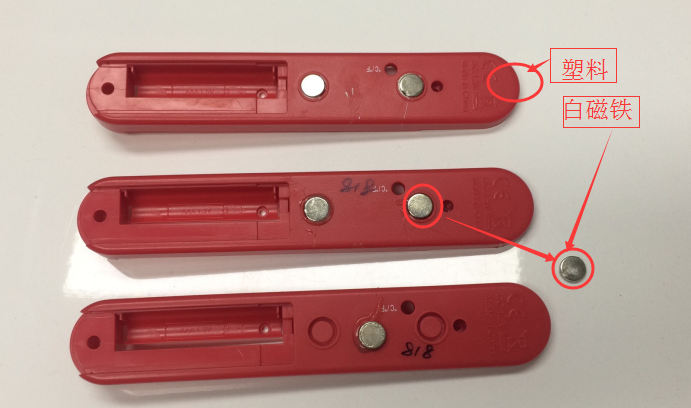

塑料粘金屬膠水KJ-998-818T，應用示例

塑料粘塑料膠水KJ-998-818T

塑料粘（zhān）結塑料膠水應用案例

樹脂規格：

化學成分	聚醚樹脂
外觀	黏稠狀液體
顏色	透明輕微（wēi）白霧
黏度*25℃,S14 10 rpm,cps	28000~62000
比重@25℃	1.07
溶劑含量%	0
*此數值未參考值，實際值出貨COA為主
硬化條件
表幹時間, 25℃,min	5~8
完（wán）全硬化時間, 25℃,days	5

使（shǐ）用方法：

1、樹脂所粘著的表麵應該幹淨幹潔，建議先用有機溶劑擦拭表麵，防止灰塵，油質和脫膜劑影（yǐng）響本產品的粘接效果。
2、將本產品導入或塗抹於欲塗布（bù）的目標，不須攪拌以免混入空氣；本產品與空氣（qì）接觸便會硬化，硬化時間則視其厚度（dù），硬化溫度與相對濕度而定。
3、厚度較厚的應用，例（lì）如：灌注。有（yǒu）時候會有底部不幹的現象，這（zhè）是因為底部的樹脂與濕氣接觸的機會較少，這一種情況（kuàng）通常（cháng）需要延長硬化時間，讓（ràng）濕氣慢慢的（de）從（cóng）表麵（miàn）擴（kuò）散進去底部。另外一個解決底部不幹的方法是分兩次灌注：第一（yī）次講樹脂灌注（zhù）到另一（yī）半的高度，待表麵接近幹燥（zào），尚有微（wēi）黏的感覺時，再進行（háng）第二次灌注。
4、本產品打（dǎ）開原（yuán）始（shǐ）包裝以後要（yào）盡快使用（yòng）完（wán）畢，若一（yī）時無法用完，需蓋緊並儲存於幹燥陰涼處。
5、實（shí）際物品的（de）硬化時間會受到下列因素影響：
1)物件的幾何形狀（zhuàng）
2)物件的材質特性
3)粘接劑的（de）厚度
4)環境的濕（shī）度（dù）
6、本產品固化物接觸皮膚時，並不會對人體產生任何危害。

產（chǎn）品性質：

玻（bō）璃轉移（yí）溫度, ℃	-51
熱膨脹係數,ppm	200
硬度（Durometer）ASTM D2240-03,Shore A	40
吸水率（25℃/24hr）,%	1.86
伸長率,%	250
體積收縮率,%	3.02
粘接強（qiáng）度,PC vs PC,kgf/cm²	30
粘接強度,ABS vs ABS,kgf/cm²	17
粘（zhān）接強度,PMMAvs PMMA,kgf/cm²	20
粘接強（qiáng）度,PETvs PET,kgf/cm²	17
粘接強度,PVC vs PVC,kgf/cm²	35
粘（zhān）接強度,CU vsCU,kgf/cm²	38
粘接強度,SUS vs SUS,kgf/cm²	28
粘接強度,Glass vs Glass,kgf/cm²	8
粘接強度（dù）,Al vsAl,kgf/cm²	25
剝離強（qiáng）度,NBR, kgf/25.4mm	2.3
剝離強度,SBR, kgf/25.4mm	2.7
剝離強度,EPDM, kgf/25.4mm	1.5
剝離強度,Silicone Rubber, kgf/25.4mm	0.4
導熱係數，W/mK	0.3
表麵電（diàn）阻Ω	2.0*10¹²
體（tǐ）積電阻Ω.cm	2.2*10¹¹
介電常數 100Hz	3.8（0.02）
介電常數 1KHz	3.5（0.04）
介電常數 1MHz	3.1（0.05）
介電強（qiáng）度 KV/mm	14
耐（nài）溫範圍，℃	-40~100

熱（rè）強度/熱老化：

*熱強度Al vs.Al粘接後25℃50%RH7 days kgf/cm²*
溫度	粘（zhān）接強度
25℃	25
50℃	23
80℃	21
100℃	19
150℃	10
老化測試,-40℃（1hr）~100℃（1hr），粘接強度，kgf/cm²
循環cycles	粘接強度
0	25
100	20
200	19
300	15
400	12
500	11
*高溫高濕,80℃90%RH，粘接強度,kgf/cm²**
時（shí）間,hr	粘接強度
0	25
24	26
72	24
168	20
500	19
1000	13

注意事項：

1、本產（chǎn）品不含致癌物質，但表麵接觸可能會導致暫時（shí）性的皮（pí）膚泛紅，應以肥皂水將受汙染（rǎn）的區域清洗幹淨。2、吞服本產品對人體仍有毒性，一（yī）旦誤（wù）食要馬上實施（shī）催吐與送醫就診。使用者若不小心沾到眼睛時，要立即以大量清水衝（chōng）洗眼睛至少15分（fèn）鍾以上（shàng）再送（sòng）醫就診，進一步的注意事項請見物質安全資料表。

貯存條件和保質期（qī）：

1、300ml的HDPE塑膠管（guǎn）保存規則：
2、本產品應存（cún）放在陰涼處，避免與水氧接觸（chù），操作者最好能夠在使用完畢後盡速蓋上蓋子，杜絕任何的水（shuǐ）氧；在未開（kāi）封前，產品與鋁箔袋並（bìng）有幹燥（zào）包的密封狀態存放於溫室（14~34℃），本產品保存期限6個月。

聲明：

本說明書僅供參考，不構成保證（zhèng）聲（shēng）明，不能視為技術性指標，客戶須（xū）自行測試是（shì）否合適其特定要求及需要。科佳膠粘材料公司保留更（gèng）改此（cǐ）單張內容而不作另行通知的（de）權（quán）利，本（běn）公司不承擔（dān）特定情況下使用（yòng）科佳（jiā）產品出現的問題，不承擔任何（hé）直（zhí）接，間（jiān）接，意外損失（shī）責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測（cè）試認證、ROHS認證、REACH認證、低揮發VOC等，單組份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998膠水具有耐高低溫（wēn），抗紫外線、耐化（huà）學介質（zhì）、耐老化和優異的（de）絕緣（yuán）、防潮、抗震、耐電暈、抗（kàng）漏電性能（néng）。常用於（yú）室（shì）溫下成型矽膠粘接矽膠（jiāo）、矽膠粘塑膠生產（chǎn）加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認（rèn）證（zhèng）、REACH認證、低揮發VOC等；為單組份半流動透明室溫固化高強度（dù）粘接力的矽膠（jiāo）膠水。KJ-998A膠水具（jù）有耐高低溫，抗紫外線、耐（nài）化學介質、耐老化和優異的（de）絕（jué）緣、防潮、抗震、耐電暈、抗（kàng）漏電性能。常用於室（shì）溫下和成型矽（guī）膠、塑膠、金屬（shǔ）等材質粘（zhān）接、灌封生產工藝。

: 醫用矽（guī）膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等；具有耐高（gāo）低溫，抗（kàng）紫外線、耐化學介質、耐老化和優異的絕緣、防（fáng）潮、抗震、耐電暈、抗（kàng）漏電性能。常用（yòng）於室溫下成型矽膠（jiāo）粘接矽膠、矽膠粘塑膠生（shēng）產加工（gōng）工藝。

: 醫用矽（guī）膠顯（xiǎn）影膠水KJ-998BL

KJ-998BL是通過FDA食（shí）品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等（děng），為單組份蘭色、藍色、淡藍色矽膠膠水。常用於醫用矽膠導管上，起（qǐ）到堵頭、粘接（jiē）、灌封、密封等作用。
