您的位置: 首頁 > 產品頻（pín）道 > UV膠 > 醫用級粘合膠 > 3311G醫用級uv膠

科佳產品中心

聯係香蕉视频官

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市（shì）寶安區西鄉街道78區前進二路中糧（liáng）錦雲3號商務樓701、702、706室

3311G醫用級uv膠

3311G醫用級uv膠主要適用於要（yào）求結合處膠層柔韌的場合，用於將（jiāng）堅硬或柔韌的PVC粘（zhān）接到聚碳酸酯上。它的柔韌特（tè）性提高了粘接麵（miàn）承受（shòu）載荷的能力（lì），改善了減震特性。本產品對多種基（jī）材包括玻璃，多種塑料和大多數金屬有（yǒu）優秀的粘（zhān）接能力。觸（chù）變特性（xìng）減少了液態3311Guv膠在施膠後，未固化前到處流（liú）淌。

在線谘詢

全國熱線

0755-2964-0159

產（chǎn）品簡介：

3311G醫用級 uv膠（jiāo）具有下列性能

技術	丙烯（xī）酸
化學類型	丙烯酸（suān）酯改性聚（jù）氨酯
外觀(未固化)	透明液體LMS
組成	單組份（fèn）-不需混合
粘度	中粘度，觸變性
固化方式	紫外線/可見光
固化優點	生產-快速固化
應用	粘接、薄（báo）膜灌封
韌性	提（tí）高了承受（shòu）重（chóng）物和抗震性

3311G主要適用於要求結合處膠層柔韌的場合，用於將堅（jiān）硬或柔韌的PVC粘接到聚碳酸酯上。它的柔（róu）韌特性提高了粘接麵承受載荷的能力，改善了減震特性。本產（chǎn）品對多種（zhǒng）基材包括玻璃，多種塑料和大多數金屬有優秀的粘接能力（lì）。觸變特（tè）性減少了液態3311Guv膠在施膠後（hòu），未固化前到處流淌。

產品參數：

比（bǐ）重@25℃	1.08
折射率	1.48
閃（shǎn）點	見MSDS
粘度 Brookfield-RVT25℃,mPa's(cP): 轉子 1,轉速20 rpm	200-400

典型固化特性 3311G醫用級uv膠在足夠強的紫外線和 /或可見光下就會固化。使用（yòng）220-260nm 的紫外（wài）光有利於表麵固化。固（gù）化速度和最終深度受光強度（dù），波普（pǔ）分布，照射時間和基材透光的影響（xiǎng）。

注：這裏提到的紫外（wài）光強是在365nm測定的

應力開裂

把膠（jiāo）塗在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm, 彎曲（qǔ）達到一定（dìng）的應力水平。

應力開（kāi）裂，ASTM D 3929,分鍾：

7N/mm²應力在條上 >15

12N/mm² 應力在條上 13-14

固定（dìng）時間

剪切強度（dù）達到0.1 N/mm? 所需要的（de）時間為初固時間

UV固化時間，顯微鏡幻燈片，秒：

黑光燈，Zeta87500 光源：

6mW/cm², 標（biāo）準@365nm ≤15LMs

UV固化時間，聚碳酸（suān）酯粘PVC, 秒：

金屬鹵素（sù）燈(銦（yīn）),Zeta87400:

無電極係統， D燈30 mW/cm², 標準@365nm , <5

無電極係統（tǒng），H燈50 mW/cm², 標準@365nm, <5

無電極（jí）係統， D 燈50 mW/cm², 標（biāo）準@365nm, <5

固化深度 VS.光強(365nm)

提示：當暴露在（zài）V燈下，強度為50和100mW/cm²30 秒，固（gù）化深度超（chāo）過13毫米，在中壓水（shuǐ）銀燈下的表現（xiàn）與（yǔ）H燈相同。

曲線圖

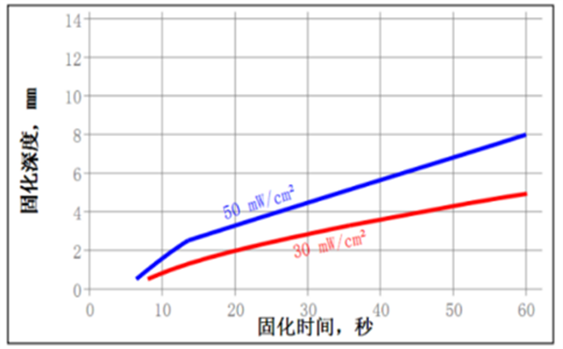

固化設（shè）備：金屬鹵素（sù）燈

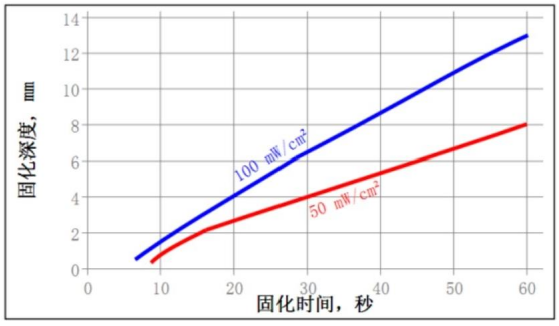

固化設備：無（wú）電極（jí）係（xì）統， D 燈

固化設備：無電極係統， H 燈

固（gù）化後材料典（diǎn）型性能（néng）

固化@30 mW/ cm², 標準@365nm, 在80秒使用玻璃燈罩的（de）金屬鹵素（sù）燈（dēng）

物理性能：

硬度， ISO 868,肖氏	53
折射率	1.5
吸水率，ISO 62,%: 2小時在沸（fèi）水中	3.18
延伸（shēn）率，斷裂時，ISO 527-3,%	250
斷裂延伸率，ISO 527-3 N/mm² (psi) (37000)	255
斷裂拉伸強度，斷裂時，ISO 527-3 N/mm² (psi) (2700)	18.6

電性能（néng）：

介電常數/損失，IEC 60250:
100 Hz	5.17/0.04
1 KHz	5.01/0.02
1 MHz	4.61/0.04
體（tǐ）積電阻率，IEC 60093, cm	7.7×10¹⁴
表麵電阻（zǔ）率，IEC60093,cm	9.2×10¹⁴
介（jiè）電強度，KV/mm	26

固化後材料特性

膠粘劑性能

固化@30 mW/cm², 標準@365nm,80 秒使用金屬鹵素燈（dēng），(樣品在0.5mm間隙內固化)。

剪切強度，ISO 4587:

聚碳（tàn）酸（suān）酯 N/mm² *5.2

(psi) (750)

*substrate failure

典型環境抵抗性能（néng）

固（gù）化@30 mW/cm², 標（biāo）準@365nm, 在80秒使用金屬鹵素燈，(樣品在0.5mm間隙內固化)。

剪切強度，ISO 4587:

聚碳酸酯：0.5mm 間隙

耐化學品/溶劑測（cè）試

在下列條件下進行老化，在22℃進行測試

		初始粘接強度的剩有（yǒu）率（lǜ）%
環境	℃	2 h	24 h	170 h
沸水	100	*100
水	49	*100
水	87	*100
乙醇（chún），異丙醇	22	--------	95
熱（rè）/濕	38	--------		*100

使用方法：

1、該產品具有（yǒu）光敏性。在儲存時應遠離日光，紫外光和人造光源。

2、該（gāi）產品（pǐn）應是用（yòng）黑色膠管進行施膠。

3、要想獲得（dé）最好的粘接性能，被粘接的材料表麵應當幹淨，無油脂。

4、固化深度取決於光源強度，距光源的（de）距離，固化深度，粘接間（jiān）隙以及材料的透光率。

5、推薦粘接部位的光強最小（xiǎo）為5 mW/cm², 所需要的時間為相同光強下初固時（shí）間的4-5

倍。

6、為（wéi）了（le）達到表幹，更高（gāo）強度的紫外線是需要的(100 mW/cm²)。

7、對於溫度敏感的基材，例如熱塑性（xìng）塑料，需（xū）要（yào）進行冷卻。

8、結晶和半結晶熱塑性塑料需要檢查是否因為接觸膠（jiāo）導致應力開裂。

9、過量（liàng）的粘膠劑可以用有機溶劑除去。

10、粘接件再承受（shòu）任何載（zǎi）荷前，應當先冷卻。

貯存條件：

產（chǎn）品貯存於未開封的原包裝內（nèi）存放在陰冷幹燥處。貯存方法在（zài）產品外包裝上有所標注。

理（lǐ）想貯存條件：8℃-28℃保存6個月。如將該產品貯存在低於8℃或高（gāo）於28℃條（tiáo）件下，可能會影響產品性能（néng）。被取出包裝盒外使用（yòng）的產品有可能在使用中受到汙染。為避（bì）免汙染（rǎn）未（wèi）用膠（jiāo）液（yè），不要將任何膠液倒回原包裝內。本公司將不會對已受到汙染的或上麵已提及（jí）的貯存方法不恰當的產品負責。

聲明：

聲明：本說明書僅供參考，不構成（chéng）保證聲明，不能視為技術性指標，客戶須自行測試是否合（hé）適其特定要求及需要。科佳膠粘材料有限公司保留更改此單張內容而不作另行（háng）通（tōng）知的（de）權利.科（kē）佳公司（sī）不承擔特定情況下使用科佳產品出現的問題（tí）, 不承擔任何直接,間接,意（yì）外損（sǔn）失責任。

熱品推薦（jiàn） / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測試（shì）認證、ROHS認（rèn）證、REACH認證、低揮發（fā）VOC等，單組份半流動透明室溫固（gù）化高強度（dù）粘接力的矽膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學介質、耐老化和優異的絕緣、防潮、抗震（zhèn）、耐電暈、抗漏電性能。常用（yòng）於室溫下成型矽膠粘接矽膠、矽（guī）膠粘塑膠生產加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品（pǐn）級認證、ISO10993測（cè）試認（rèn）證、ROHS認證、REACH認證、低揮發VOC等；為單組（zǔ）份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998A膠水具有耐高低溫，抗紫外（wài）線、耐化學介質、耐老化和優（yōu）異的絕緣、防潮、抗震、耐電暈、抗漏（lòu）電性能。常用於室溫下和（hé）成型（xíng）矽膠、塑膠、金屬等材質粘接、灌（guàn）封生產（chǎn）工藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證（zhèng）、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等（děng）；具（jù）有耐高低溫，抗紫外線（xiàn）、耐化學介質、耐老（lǎo）化和優異的絕緣、防潮、抗震、耐電暈、抗（kàng）漏電性能。常用（yòng）於室溫下成型矽膠粘接矽膠、矽（guī）膠粘塑膠生產（chǎn）加工工藝。
